對講機是一種雙向移動通信工具，在不需要任何網絡支持的情況下，就可以通話，沒有話費產生，適用于相對固定且頻繁通話的場合。那么對講機是怎么實現通話的呢?

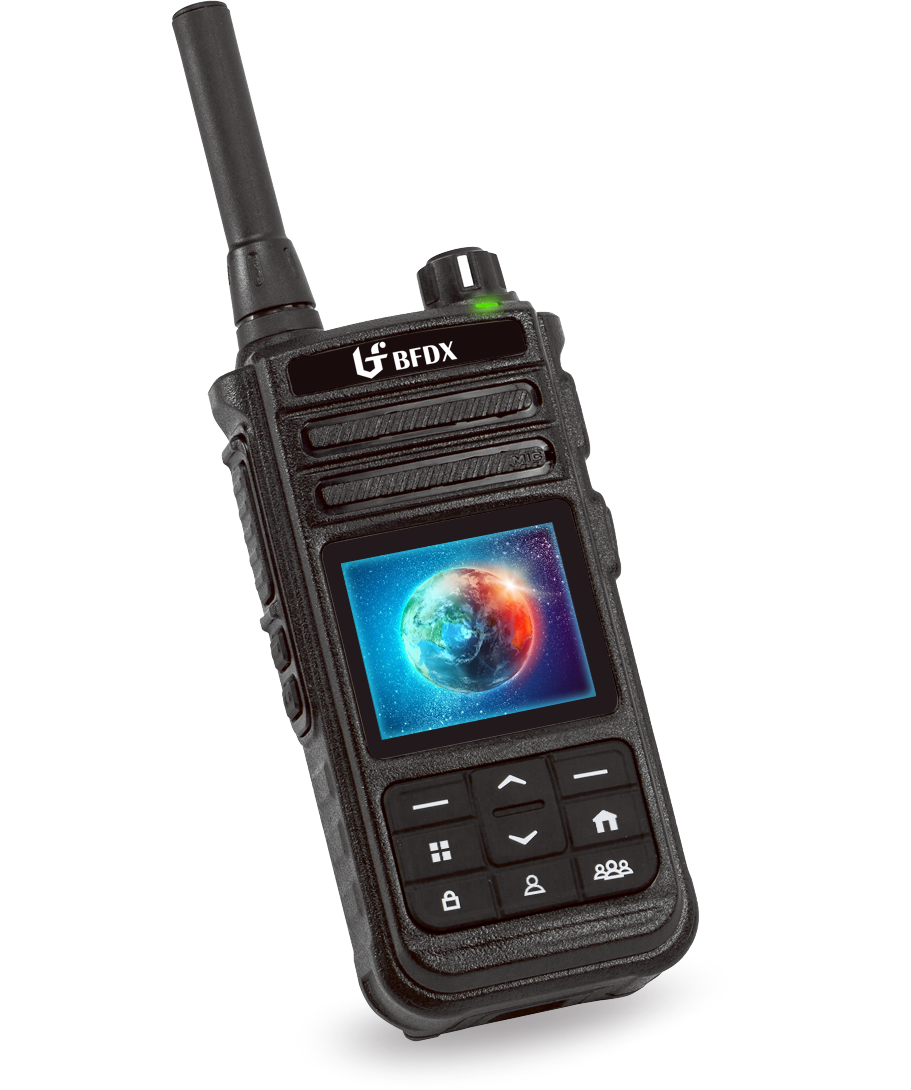

北峰對講機
調制信號及調制電路
人的話音通過麥克風轉換成音頻的電信號，音頻信號通過放大電路、預加重電路及帶通濾波器進入壓控振蕩器直接進行調制。
信令處理
CPU產生CTCSS/CDCSS信號經過放大調整，進入壓控振蕩器進行調制。接收鑒頻后得到的低頻信號，一部分經過放大和亞音頻的帶通濾波器進行濾波整形，進入CPU，與預設值進行比較，將其結果控制間頻功放和揚聲器的輸出。即如果與預置值相同，則打開揚聲器，若不同，則關閉揚聲器。
