甚高頻(Very high frequency)，縮寫為VHF，是指頻帶由30MHz到300MHz的無線電電波。甚高頻電臺主要應用在航空，航海和業余無線電通信頻道，在很多工廠，港口，林業等環境，都使用甚高頻通信。
在很多調度指揮項目中，經常會遇到用戶的整合要求，要求將現有的甚高頻對講系統與基于SIP的融合通信和指揮調度系統對接，實現通過電話，調度臺呼叫甚高頻電臺的應用。這種情況下要怎樣實現呢?
通過集群對講網關，對接VHF頻段的對講機或電臺。就可以實現將甚高頻電臺的語音能力接入到基于SIP的指揮調度平臺。

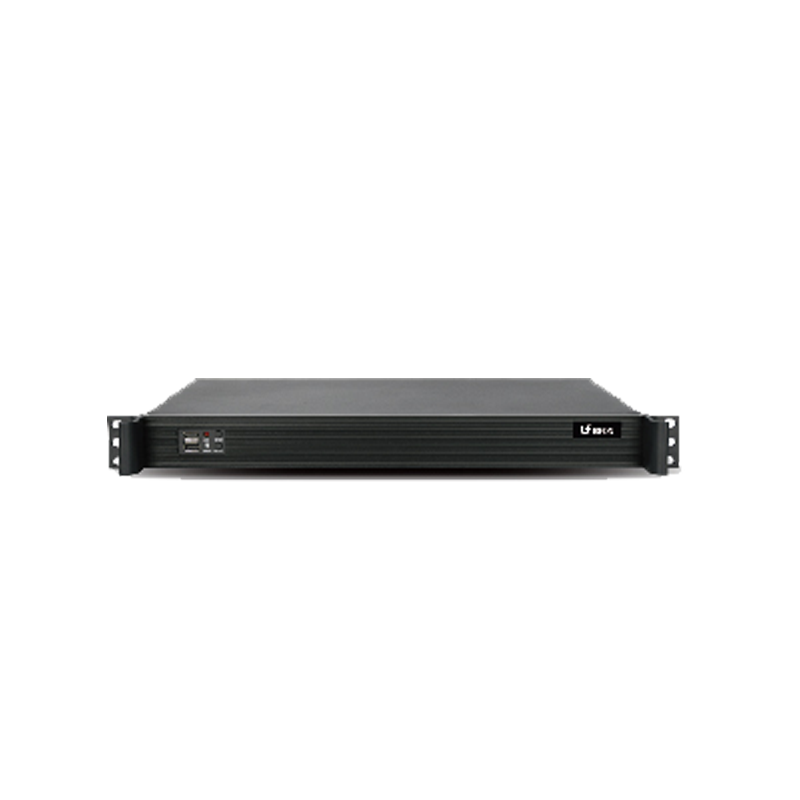

集群對講網關提供4個9芯航空插頭接口，定義了音頻的收發，COR信號，接地和PTT信號。可以與各種VHF甚高頻電臺對接。
主流電臺的擴展接口
大多數甚高頻電臺都提供了用于對外連接的接口，有對應的電臺外接控制接口，只需要根據集群對講網關的接口線序定義制作線纜即可。
不同設備不同的對接方法
另外一些場景下，也可以對接對講機終端，根據對講機終端的耳機接口類型，適配對講機的線序。就可以講對講機接入到集群網關從而實現融合調度通信的能力。
這一步驟看似簡單，其實暗藏玄機，不同型號的對講機對于PTT激活方式，耳機的插入檢查方式，音頻輸入輸出的大小，電壓都有不同的設計，大多數的集群對講網關廠家只考慮了最簡單和標準的接法，所以導致很多項目上對講機無法適配。北峰融合通信網關基于先進的IP軟交換通信技術和數字信號處理技術，可以將不同頻段的無線電臺、模擬集群、數字集群、固定電話、手機、SIP電話等各類不同類型的通信設備組成的一個統一的通信平臺，可以實現不同終端之間快速組網，完成語音和信息的多媒體交換，實現互聯互通，是一個完整的基于IP的多媒體調度解決方案。
航空電臺對接方法
另外甚高頻電臺是應用在航空和航海領域，比如航空通信使用高頻2-30MHz和甚高頻118-136.975MHz。這些電臺在設計之初就考慮到了外部音源和控制的需求。大多有專門用于對接的接口，用來對接外部音源和控制，集群對機網關對接電臺的擴展接口就可以了。
集群對接網關將各個端口上的電臺語音轉換為SIP語音，可以與調度臺，電話機進行通信，在一些情況下也可以多臺集群網關組網，打通甚高頻電臺和其它頻道的應用，在一些機場應用中，調度系統需要打通800M，100M，400M等多個頻段的調度通信能力，使用集群對講網關都可以實現。
當然，集群對講網關除了對接VHF甚高頻，也可以對接各種UHF電臺，以及一些不同制式的電臺，如PDT，DMR，TETRA，POC等，根據項目需要配套即可。
