一、森防現狀
森林火災突發性強、破壞性大、危險性高是全球發生最頻繁、處置最困難、危害最嚴重的自然災害之一。隨著我國森林資源日益增長，林區內可燃物載量持續增加、野外用火增多、農事用火大量存在、林區各種經營活動日益活躍、森林旅游發展迅速這些因素相互交織，火災隱患不斷增加，森林防火的管理難度和發生森林火災的危險程度也不斷加大。

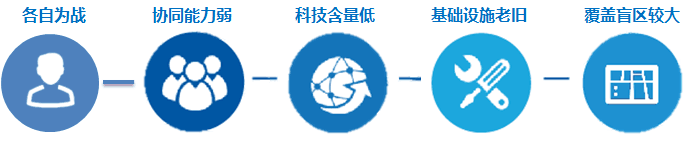

由于現森林防火通信基礎設施建設受模擬功能技術限制、火場通信手段較為落后，與森林防火的實際需求有一定差距。較為突出并亟待解決的問題有以下幾點：
二、 數字通信優勢
兼容性：
DMR協議向下兼容模擬系統，可以使原系統平滑過渡到數字系統。
擴容性：
DMR協議/TDMA技術中的一個12.5KHz寬帶的頻率有兩個時隙，可以獲得兩個并發信道，從而使頻率利用率最大化，系統結構最小化。
靈活性：
DMR協議/TDMA技術中當語音通信使用其中一個時隙時，另一個時隙可以用于語音通信或數據通信業務，如TTS短信息或衛星定位數據傳輸。
低耗性：
DMR協議/TDMA技術中的終端電臺發信時，只有50%時間在工作，與模擬電臺比較功耗更低，電池使用時間延長高達40%。
抗擾性：
通過高品質的數字信道編碼技術及聲碼器過濾，可抑制語音通話中的噪音，使通話變得更清晰。
卓越音頻性能：
寬帶編解碼器以及數字糾錯技術的應用，抑噪功能更佳，有效覆蓋范圍更廣。
更高的頻譜利用率，可使用容量倍增：
采用TDMA雙時隙技術，在相同寬帶下，通話容量提高一倍，極大地緩解了頻譜資源日益短缺的壓力。
三、同頻同播特點

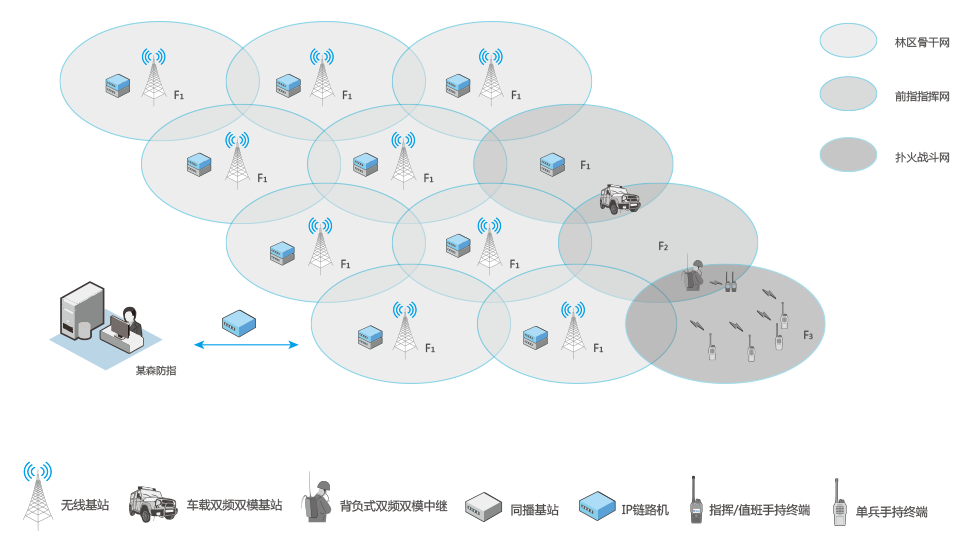

同頻同播網具備組網靈活、穩定可靠、節省資源、補網方便、無縫漫游等優勢。在同一個林區內布設多個同頻中繼基站，使用鏈路將這些中繼基站互聯從而增加無線通信網的覆蓋范圍，有效解決無線通信盲區問題。同頻同播網如遇重大森林火災，指揮中心網管通過設置可以完成多個同播基站的互聯互通，使不同區域的無線通信調度指揮整合在一個平臺上，網內一呼百應，便于火場統一指揮調度。
四、 3+3+3組網設計
3種應用：日常勤務、撲火作戰、支援
3級指揮：森防基指、火場前指、撲火隊
3層組網：林區骨干網、前指指揮網、撲火戰斗網
五、技術解決方案

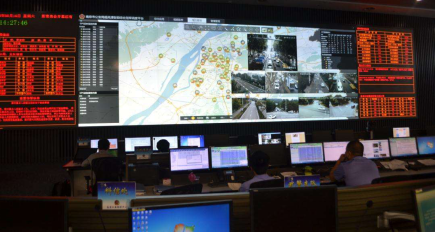

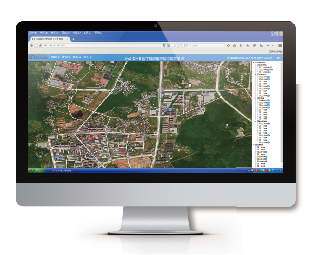

指調平臺（遠程指揮/可視調度/信息共享）：
各級森防指指揮坐席通過指揮調度平臺的網絡PTT功能，實現遠程與前線火場語音互聯互通。指揮坐席還可以通過指揮調度平臺以數據通信的形式下發命令通知，TTS短信息等；還可以通過前端手持、車載終端的北斗定位功能結合GIS地理信息時實獲取現場兵力部署的動態信息使指揮可視化、扁平化。
林區骨干網（橫向貫通/可聯可拆/IP互聯）：
在林區根據實際情況建設布署中繼基站,并按照可分線同頻同播的組網方式盡量減少用頻，簡化鏈路邏輯關系，以便使系統最小化、最穩定，同時可以有效的解決異地支援力量進入防區后的跨區協同指揮問題。各基站間采用有線/無線/專網鏈路相結合的IP互聯方式聯網，同時為了撲大火時便于分線指揮，基站通過系統指調平臺網管實現遠程控制。
前指指揮網（迅速建聯/機動布置/高度抗毀）：
由車載式基站和背負式基站現場機動部署開設就近入網，解決前指與各級基指和撲火隊迅速建聯及動中通問題，前指指揮網全部由便攜式可移動基站組成。固其本身具有極高的抗毀性，如遇林區骨干網被毀，前指指揮網仍可以獨立工作。同時為跨區域支援提供伴隨通信保障。
撲火戰斗網（縱向打通 / 伴隨保障 / 分流業務）：
由于林區地形地貌復雜，單靠林區骨干網難以實現100%的覆蓋信號到達最前端火場，通過單兵背負式基站在火場組建應急通信網絡，就近入網、易可獨立成網保證信號縱向貫通到最后一公里。

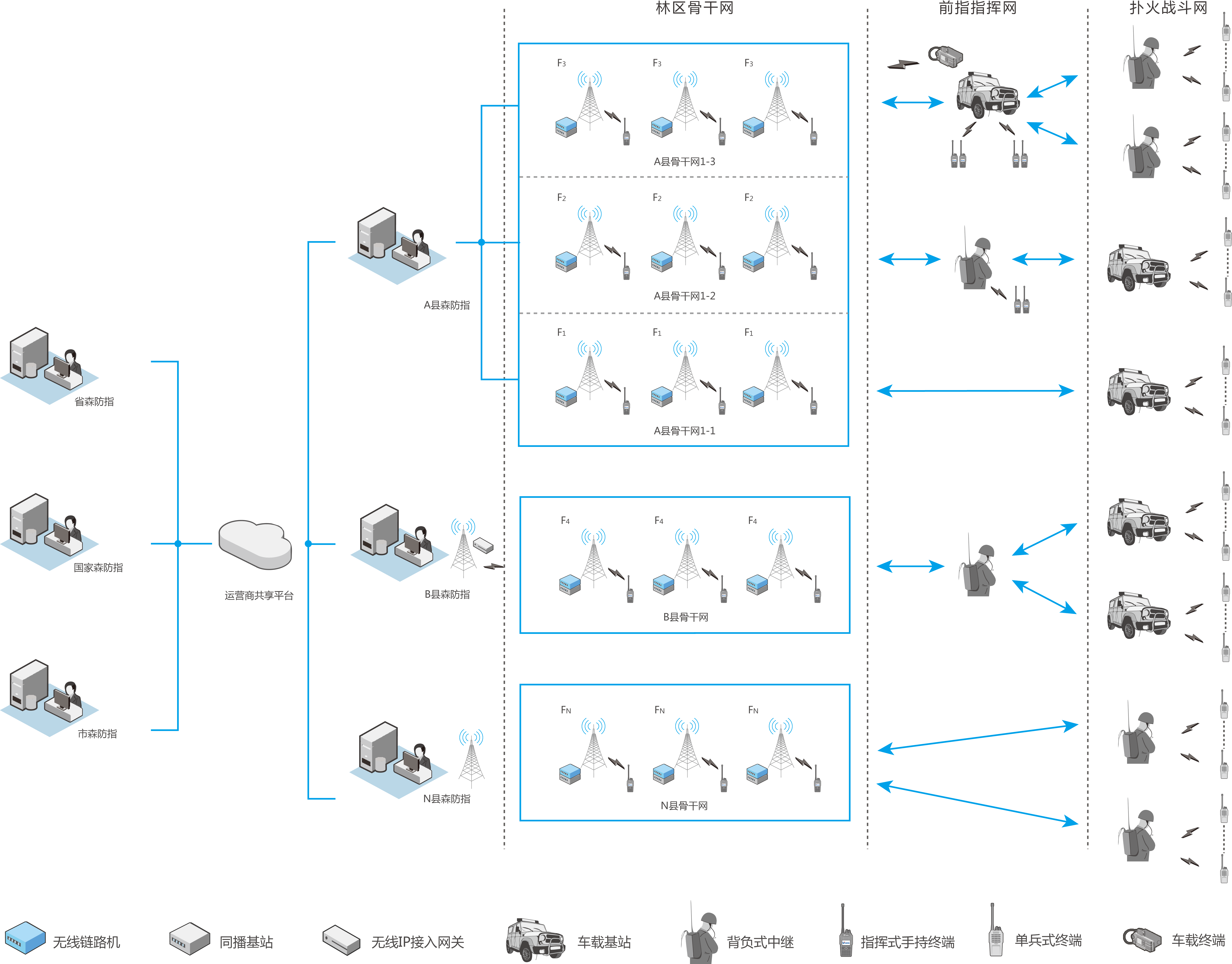

拓撲圖
六、BF-9000數字超波系統
BF-9000數字超短波應急通信系統采用大區制組網方式，實現全區全網廣域覆蓋、全員協同通信、實時高效指揮、信息資源共享、資源GIS管控和任務交互；系統具有良好的兼容性、實用性、安全性和可靠性。在異地異網情況下實現全部功能的統一部署和管理；系統實現了平戰結合，有效應急、高效指揮為滿足森林防火應急指揮提供了更廣泛的應用。
BF-9000數字超短波應急通信系統從基站設備到終端設備全部采用軍工標準設計，具有便于攜行、堅固耐用、防水防塵等特點，適合于各種惡劣環境條件下使用。系統采用B/S網絡構架，擁有實時高精度北斗衛星定位、RFID人員管理、信息統計、數據管理、巡查管理、實時監控、多通道信息傳輸、緊急報警等優勢。
七、系統基站
BF-TR906信道機/ BF-TR980鏈路機

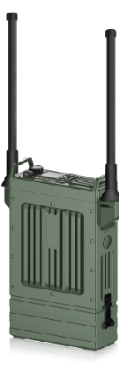

BF-TR911車載雙頻雙模/BF-TR910背負式雙頻中繼臺
