BF-TR952分布式基站將基帶控制單元(BBU)和射頻拉遠單元(RRU)從設備層面分離，通過穩定的光通道連接傳輸信號。對于大范圍部署無線信號的應用，本產品具有建設成本低、建設速度快、組網分布靈活等優勢，在集群通信網絡的建設中發揮著重要的作用。
覆蓋范圍更遠
IP67級防護能力
提升基站接收性能
遠程運維能力凸顯
數模通信靈活配置
降低信號插損和衰減
BF-TR952分布式基站將射頻拉遠單元(RRU)和基帶控制單元(BBU)分離，最大限度減少了饋線損耗，從而提升基站的覆蓋范圍。分布式的結構設計，使射頻單元不再受限于機房，可通過抱桿、掛墻等方式靈活安裝，使得網絡建設成本降低，大大縮短網絡部署周期，充分滿足現代行業用戶部署更靈活、維護更方便、傳輸成本更低、覆蓋范圍更廣的無線網絡建設需求。
組網方式
星形連接： 單個BBU 最大支持連接 12 個 RRU 設備。
級聯：
BB支持多個 RRU 通過光口或級聯，通信距離受限于通信媒介的物理限制。通常在具備鐵塔資源的場景，分布式基站將基帶控制單元(BBU)與射頻拉遠單元分離(RRU)并將射頻拉遠單元(RRU)部署在鐵塔高處，有效減少了同軸電纜的長度，直接降低了由于同軸電纜帶來的損耗，從而大大提高了天線端的射頻發射效率，擴大了基站的有效覆蓋范圍。
|

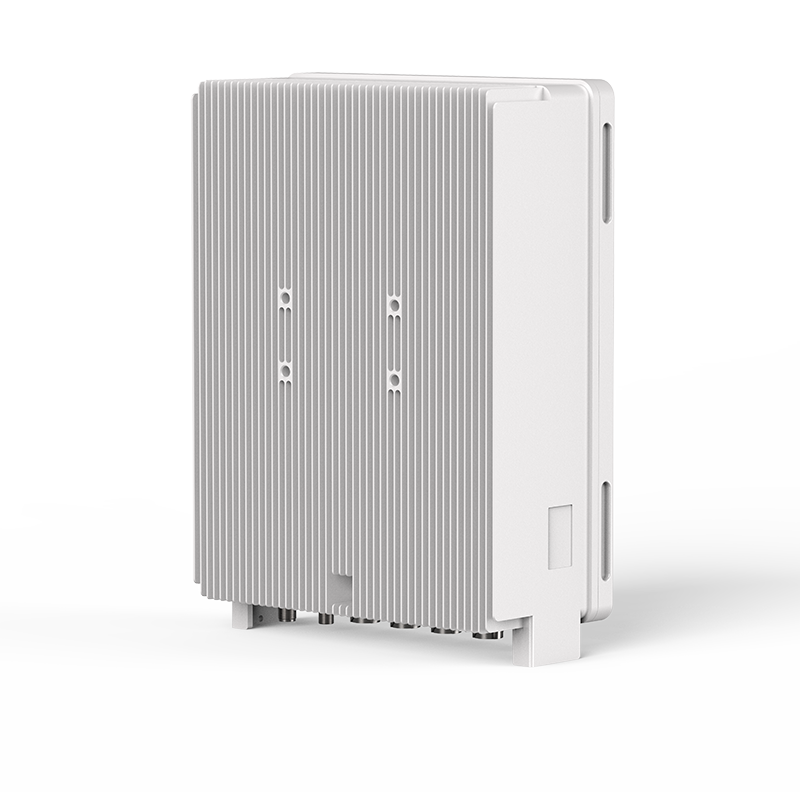

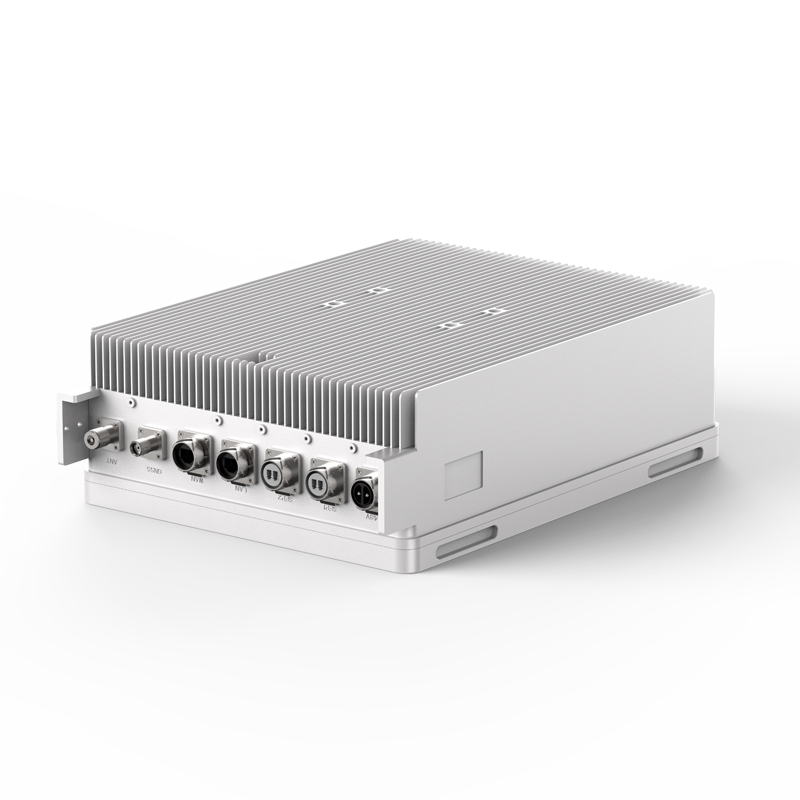

RRU952射頻拉遠設備 |
|
|
整機尺寸 |
144mm×467mm×340mm |
|
整機重量 |
≤20kg |
|
安裝方式 |
掛墻、抱桿、上塔 |
|
一般部分 |
|
|
頻率范圍 |
350-400MHz；400-470MHz |
|
調制方式 |
4FSK |
|
收發間隔 |
10MHz |
|
信道間隔 |
12.5kHz |
|
載頻數量 |
4載頻 |
|
通道數量 |
8TX;8RX |
|
工作電壓 |
+48V DC |
|
典型功耗 |
≤350W |
|
工作溫度 |
-30℃～+60℃ |
|
存儲溫度 |
-40℃～+85℃（建議0℃～40℃） |
|
工作濕度 |
5%RH～100%RH |
|
MTBF |
≥100,000小時 |
|
防護等級 |
IP67 |
|
發射部分 |
|
|
載波數 |
單RRU 4載波 |
|
頻率穩定度 |
0.5ppm |
|
最大輸出功率 |
20W/每載波 |
|
4FSK調制頻偏誤差 |
≤10% |
|
4FSK發射誤碼率 |
≤1×10-4 |
|
最大調制限制 |
±3.15kHz |
|
頻率誤差 |
±0.5×10-6 |
|
互調衰減 |
≤-70dB |
|
鄰道功率比(ACPR) |
≤-60dB @ 12.5KHz；≤-70dB @ 25KHz |
|
發射雜散 |
9.00kHz～1.00GHz:≤-36dBm；1.00GHz～12.75GHz:≤-30dBm |
|
接收部分 |
|
|
接收靈敏度 |
≤-124dBm@BER5% |
|
高電平誤碼 |
≤1×10-4 |
|
互調響應抑制 |
≥70dB |
|
阻塞 |
≥84dB |
|
雜散響應抗干擾 |
≥70dB |
|
共信道抑制 |
≥-12dB |
|
鄰道選擇性 |
≥60dB@12.5kHz |
|
傳導雜散 |
9.00kHz～1.00GHz:≤-57dBm;1.00GHz～12.75GHz:≤-47dBm |
|
BBU952基帶控制設備 |
|
|
尺寸 |
410mm×220mm×130mm（寬*深*高） |
|
重量 |
≤10Kg |
|
額定電壓 |
110～220V DC |
|
最大功耗 |
≤100W |
|
環境溫度 |
0℃～+45℃ |
|
相對濕度 |
5%RH～85%RH |
|
系統可用性 |
≥99.999% |
|
MTBF |
≥100,000小時 |
|
MTTR |
≤20分鐘 |
|
接口 |
光纖接口，E1接口，以太網口 |
|
最大RRU接入數量 |
12 |
